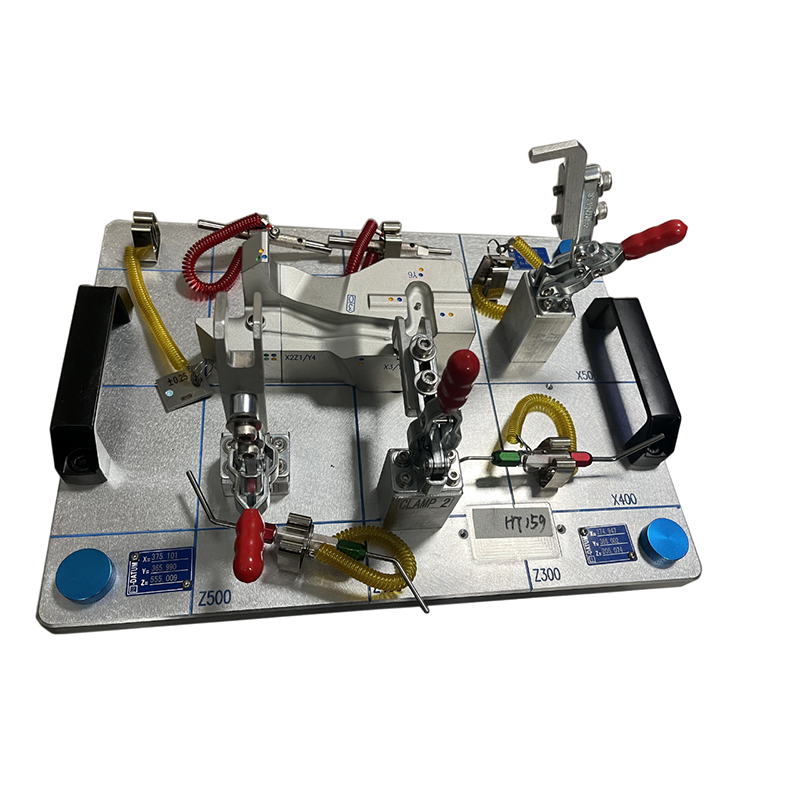

ऑटो चेकिंग फिक्सचर

ऑटो चेकिंग फिक्सचर एक सरल उपकरण है जिसका उपयोग औद्योगिक उत्पादन उद्यमों द्वारा उत्पादों के विभिन्न आयामों (जैसे एपर्चर, स्थानिक आयाम, आदि) को नियंत्रित करने, उत्पादन दक्षता में सुधार और गुणवत्ता को नियंत्रित करने के लिए किया जाता है, और यह बड़े पैमाने पर उत्पादित उत्पादों के लिए उपयुक्त है, जैसे ऑटोमोटिव पार्ट्स, पेशेवर माप उपकरणों को प्रतिस्थापित करने के लिए, जैसे चिकनी प्लग गेज, थ्रेड प्लग गेज और ओडी गेज।

यहां फिक्स्चर की स्वचालित जांच की प्रक्रिया दी गई है:

1. भाग के तीखे किनारों, दरारों और गड़गड़ाहट की जांच के लिए दृश्य निरीक्षण।
2. छेदों के आकार की जांच करने के लिए GO और NOGO पिन का उपयोग करना।
3. डेटाम पिन नेटपैड और चुंबक के साथ भागों को स्पर्श करना अच्छा है
4. भाग को समायोजित करके इसे अच्छी तरह से संपर्क जाल में रखें और इसे X/Y1/Z1 और Y2/Z2 के साथ जोड़ें।
5. क्लैंप Z1,Z2,Z3 को बंद करें.
6. छेद की स्थिति की जांच करने के लिए P1 पिन का उपयोग करें।
7. रंग बिंदुओं के रूप में ट्रिम और सतह की जांच करने के लिए फीलर और ट्रिम गेज का उपयोग करना।
8. सामग्री के किनारे को दृष्टिगत रूप से पहचानें, यह +/-1.5 पंक्तियों के भीतर योग्य है, और इसके विपरीत।
9. निरीक्षण शीट पर परिणाम रिकॉर्ड करना।
10. क्लैम्पिंग खोलना और भाग को हटाना।

टिप्पणी: जब उत्पाद की जांच के लिए जाँच उपकरण/गेज का उपयोग किया जाए तो उन्हें स्थिर तापमान और आर्द्रता वाले धूल रहित वातावरण में होना चाहिए।
